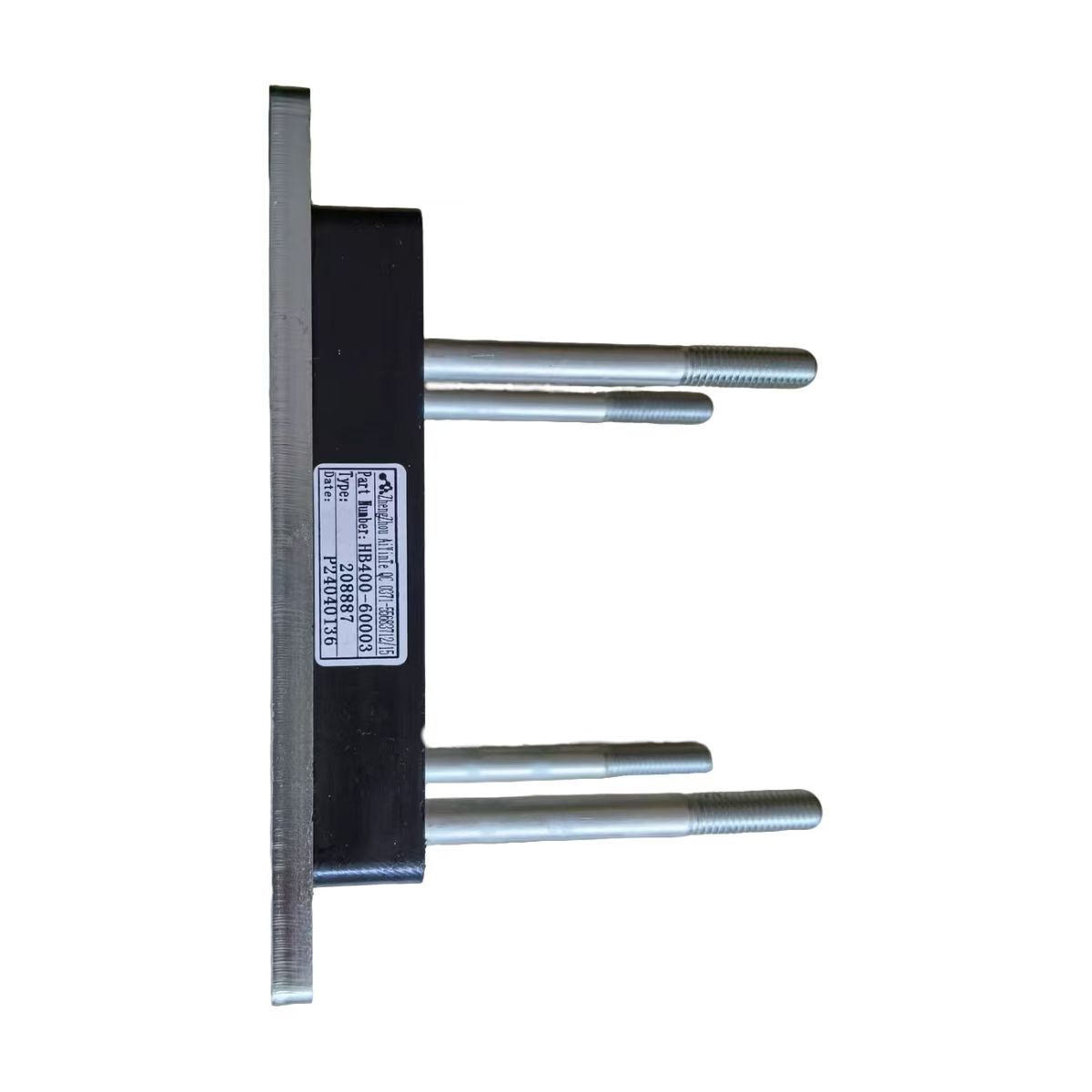

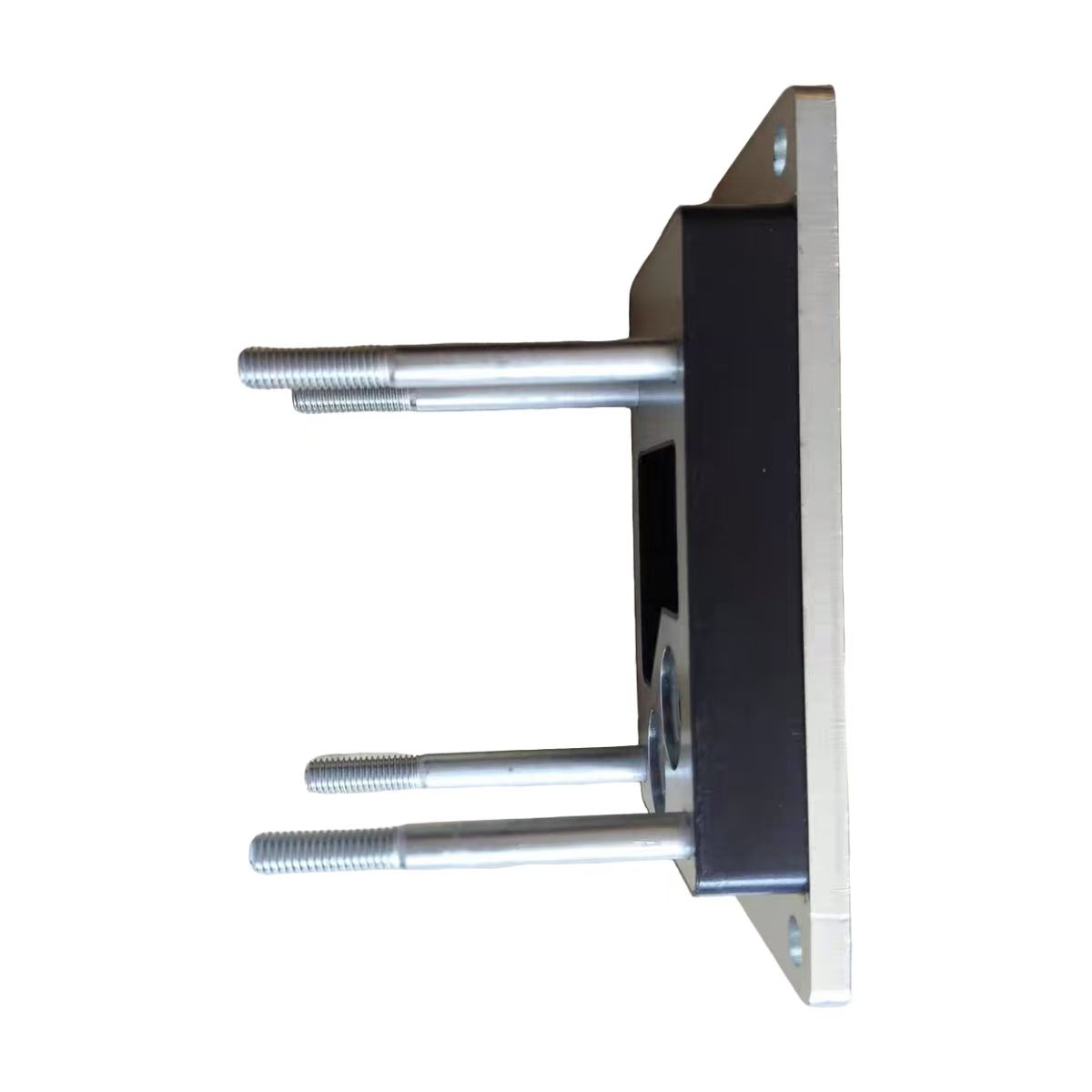

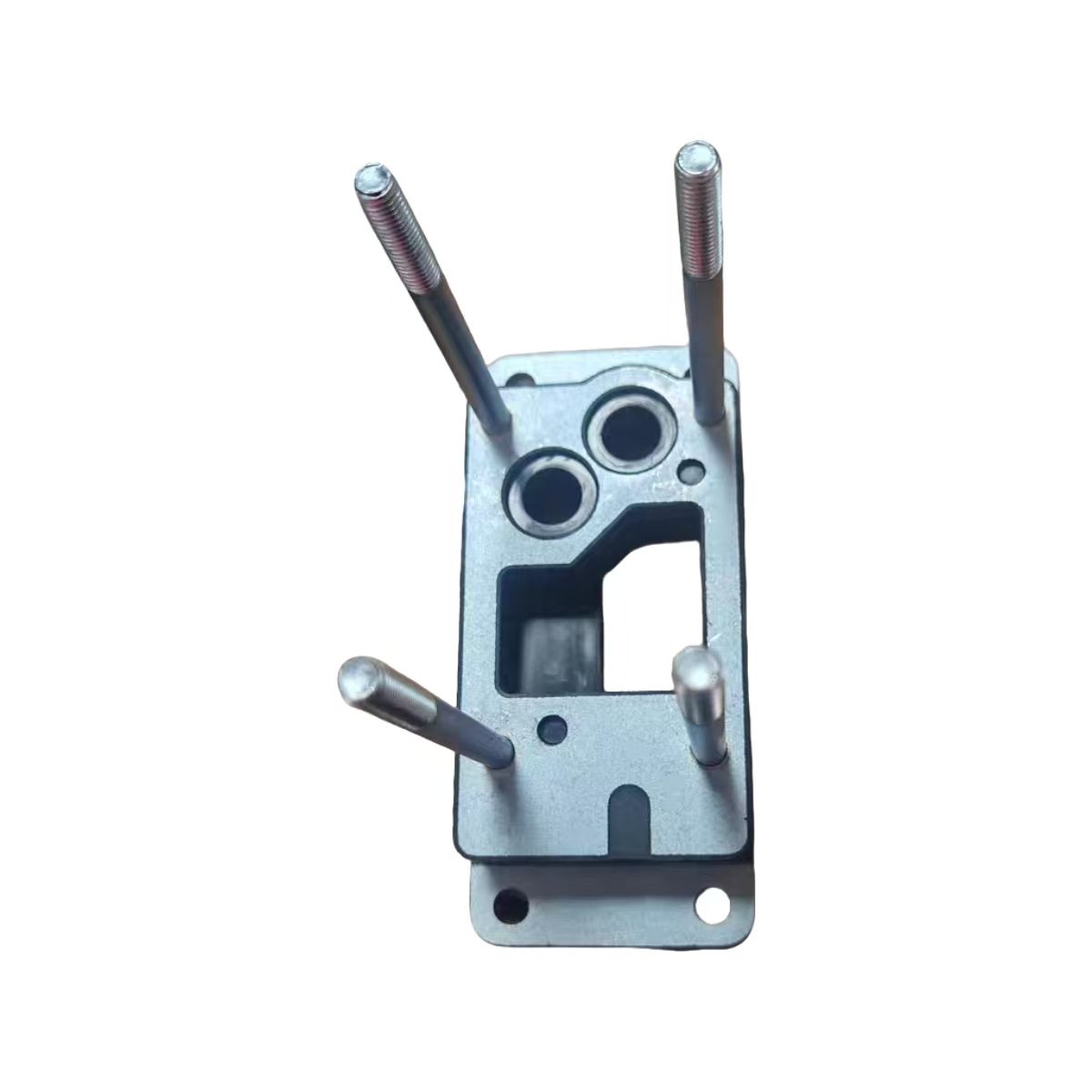

Placa de amortiguación del retardador hidráulico FAST para camión Shacman

La placa amortiguadora del retardador hidráulico FAST para camión Shacman es un componente de montaje y protección suministrado por Skyond y fabricado en nuestras instalaciones en China. Esta placa de amortiguación está diseñada para la válvula de control proporcional neumática en los sistemas de retardador hidráulico FAST, que se encuentran comúnmente en los camiones de servicio pesado Shacman, incluidas las series X5000, X6000 y M3000S, así como en otras marcas equipadas con retardadores FAST como Sinotruk HOWO, Yutong y Yaxing. La placa amortiguadora del retardador se monta directamente en el conjunto del cuerpo de la válvula de control, asegurando la válvula proporcional que regula la presión del aire que ingresa al cárter de aceite del retardador. Este control de presión determina el flujo de aceite hacia la cámara de trabajo, que a su vez controla el par de frenado. Una placa amortiguadora desgastada o faltante permite que una vibración excesiva llegue a la válvula de precisión, lo que provoca un frenado errático, un acoplamiento retardado o una falla total de la válvula. Reemplazarla con la placa amortiguadora del retardador restablece el funcionamiento estable de la válvula y la fuerza hidráulica constante para una desaceleración más segura del vehículo.

Ventajas del producto

Asegura la válvula proporcional contra vibraciones.

La placa de amortiguación del retardador hidráulico FAST para camión Shacman sujeta firmemente la válvula proporcional electromagnética al cuerpo de la válvula del retardador. Esto evita el movimiento de la válvula o la distorsión de la señal causada por la vibración de la carretera y el rebote del vehículo, lo que garantiza que el retardador responda consistentemente a las órdenes del conductor.

Prolonga la vida útil de los componentes.

Al absorber la energía de impactos y vibraciones antes de que llegue a la válvula proporcional, la placa amortiguadora reduce el desgaste de los componentes internos de la válvula, como el carrete, los resortes y los solenoides. Esto se traduce en intervalos de servicio más largos y menos reemplazos de válvulas durante la vida útil del vehículo.

Construcción compuesta de metal y caucho.

La placa de acero proporciona un montaje rígido y un posicionamiento preciso de la válvula, mientras que la capa de caucho adherida absorbe las vibraciones de alta frecuencia. Este diseño integrado elimina la necesidad de soportes de montaje y aisladores separados, lo que simplifica el montaje de la válvula y reduce los posibles puntos de falla.

Preserva las principales ventajas de frenado del retardador.

Una válvula proporcional estable permite que el retardador proporcione todo su potencial de frenado, una desaceleración sin desgaste, un rendimiento constante sin desvanecimiento térmico y una tensión reducida en los frenos de servicio y los neumáticos. Para los operadores de flotas, esto significa menores costos de mantenimiento y una mejor economía de combustible.

Reemplazo directo del fabricante original.

Los orificios de montaje, el espesor de la placa y las dimensiones generales coinciden con las especificaciones del equipo original. La instalación no requiere modificación del cuerpo de la válvula ni de los componentes circundantes.

Especificaciones clave

¿Cuál es el papel de la amortiguación?

La placa amortiguadora del retardador hidráulico FAST para camión Shacman cumple tres funciones esenciales en el sistema de control del retardador:

Montaje seguro. La placa atornilla firmemente la válvula proporcional electromagnética al cuerpo de la válvula retardadora. Esta fijación mecánica evita que la válvula se mueva o se afloje bajo la vibración del vehículo, manteniendo una alineación precisa entre la válvula y sus conexiones neumáticas y eléctricas.

Amortiguación de vibraciones.La capa de goma integrada absorbe y disipa la energía de impactos y vibraciones de la carretera y la transmisión. Sin esta amortiguación, la vibración se transmitiría directamente a los componentes internos de la válvula (el carrete, los resortes y los solenoides), causando desgaste prematuro, respuesta errática o falla total.

Protección de la integridad de la señal.Al aislar la válvula de la vibración, la placa amortiguadora del retardador evita que señales falsas o distorsiones de señal lleguen a la unidad de control electrónico. La válvula proporcional depende de señales eléctricas precisas de la ECU para regular la presión del aire. El rebote de los contactos inducido por la vibración o las conexiones intermitentes pueden hacer que la ECU malinterprete la posición de la válvula, lo que lleva a una aplicación incorrecta del par de frenado.

Para el conductor, esto se traduce en una respuesta de frenado lineal y predecible en todos los modos de funcionamiento del retardador, desde la función de descenso a velocidad constante hasta los modos de frenado totalmente activados.

Acerca de la construcción del producto

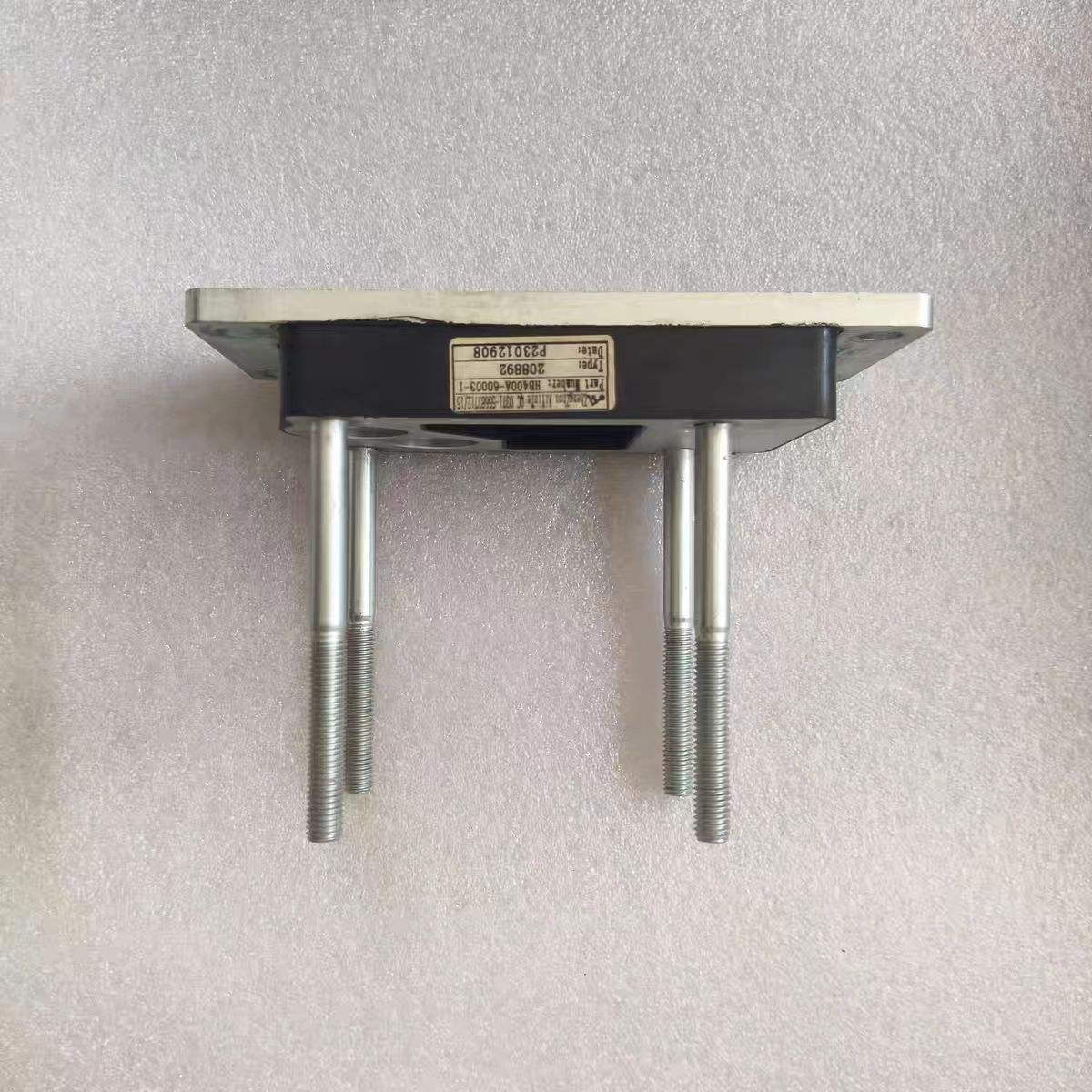

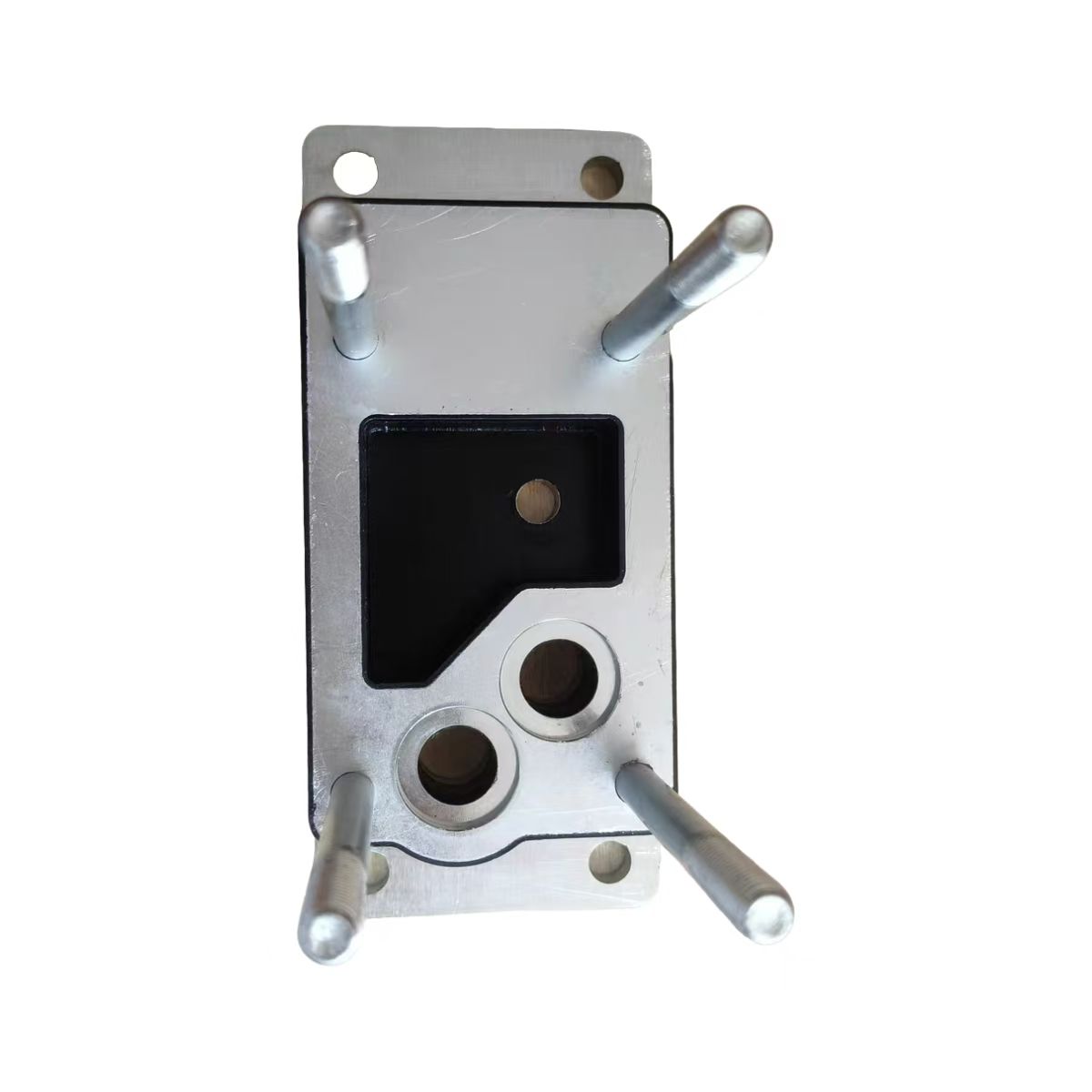

Esta placa amortiguadora del retardador tiene una construcción compuesta: una placa de acero al carbono Q235 unida a una capa amortiguadora de caucho.

Placa de acero al carbono Q235.Este acero de grado estructural proporciona la rigidez necesaria para montar de forma segura la válvula proporcional. Resiste la flexión y la deformación bajo las fuerzas de sujeción de los pernos de montaje y las cargas de vibración del vehículo. La placa de acero mantiene la orientación precisa de la válvula con respecto al cuerpo de la válvula, asegurando que las conexiones neumáticas y eléctricas permanezcan alineadas.

Capa amortiguadora de goma.La capa de elastómero absorbe la energía de vibración de alta frecuencia y la convierte en calor, que se disipa a través de la placa. Este compuesto de caucho está formulado para mantener sus propiedades de amortiguación en todo el rango de temperaturas que se encuentran en la operación de camiones pesados, desde arranques en frío en invierno hasta el calor sostenido del sistema retardador durante descensos largos.

Ventaja del diseño compuesto.Al unir metal y caucho en una sola unidad, la placa amortiguadora proporciona montaje estructural y aislamiento de vibraciones en un componente compacto. Esto elimina la necesidad de soportes de montaje separados y aisladores de goma, lo que simplifica el montaje de la válvula y reduce los posibles puntos de falla.

Modelos de retardadores compatibles y aplicaciones de vehículos

La placa amortiguadora del retardador hidráulico FAST para camión Shacman es compatible con toda la gama de modelos de retardador hidráulico FAST:

1. FH400B (conexión en serie). Se monta en línea con la transmisión, adecuado para vehículos donde el espacio permite la instalación en serie.

2. FH240B. Un modelo compacto de conexión en serie para aplicaciones de menor potencia.

3. FHB320B (conexión en paralelo). Se monta junto a la transmisión, preservando la interfaz de la toma de fuerza (PTO).

4. FHB400B. Un modelo de conexión en paralelo de mayor capacidad.

Estos modelos de retardador vienen instalados de fábrica o por el distribuidor en:

1. Shacman X5000, X6000, M3000S y otros camiones pesados ​​Shacman

2. Serie Sinotruk HOWO

3. Autobuses y autocares de Yutong y Yaxing

4. Otras marcas de vehículos comerciales que utilizan retardadores FAST

Para talleres y operadores de flotas, la placa amortiguadora del retardador proporciona un único SKU que cubre múltiples modelos de retardador y aplicaciones de vehículos, simplificando la gestión de inventario.

Instalación y mantenimiento

Reemplazar la placa amortiguadora del retardador requiere atención a los detalles:

Se recomienda instalación profesional.

El trabajo consiste en desmontar el cuerpo de la válvula de control del retardador. Recomendamos que un técnico con experiencia en servicio de retardador FAST realice el reemplazo.

Especificación de par

Los pernos de montaje deben apretarse al par especificado utilizando una llave dinamométrica. Apretar demasiado puede dañar el cuerpo de la válvula o la placa amortiguadora; un ajuste insuficiente permite el movimiento y la vibración.

Inspeccionar los componentes asociados

Con la válvula retirada, verifique que la válvula proporcional no esté dañada. Inspeccione la junta tórica en busca de dureza, grietas o deformación y reemplácela si es necesario.

Prueba de funcionamiento después de la instalación

Después de volver a ensamblar, pruebe el retardador en todos los modos de operación a velocidad constante y en cada etapa de frenado para confirmar que la fuerza de frenado es normal y que no hay fugas de aire o aceite.

Un técnico experimentado puede completar la mayoría de las instalaciones en menos de una hora.

¿Cómo controla y prueba Skyond la calidad?

Cada placa amortiguadora del retardador hidráulico FAST para camión Shacman suministrada por Skyond se inspecciona antes del envío:

Verificación dimensional.Las ubicaciones de los orificios de montaje, el grosor y las dimensiones generales de la placa se verifican con las especificaciones OEM para garantizar un ajuste correcto.

Integridad de la unión del caucho. Se inspecciona la capa de caucho para determinar si se adhiere correctamente a la placa de acero, sin huecos ni separación.

Acabado superficial.Se revisa la placa de acero para detectar rebabas, bordes afilados o corrosión que puedan afectar la instalación o la vida útil.

Pruebas de muestra. Muestras aleatorias de cada lote se someten a pruebas de compresión y vibración para verificar el rendimiento de la amortiguación.

Fabricación avanzada en Skyond

Skyond opera una moderna instalación de fabricación equipada con maquinaria de precisión y líneas de producción automatizadas. Nuestra fábrica es capaz de producir la placa amortiguadora del retardador hidráulico FAST para camiones Shacman y otros componentes de precisión con estándares de calidad consistentes.

Mecanizado CNC de precisión. Nuestro equipo CNC se encarga del corte y conformado de componentes metálicos según especificaciones exactas. Para la placa amortiguadora, esto garantiza ubicaciones precisas de los orificios de montaje, un espesor constante de la placa y un ajuste adecuado al cuerpo de la válvula. La precisión dimensional afecta directamente la facilidad de instalación y la capacidad de la placa para mantener la alineación de la válvula bajo vibración.

Montaje automatizado y control de calidad. Los procesos automatizados reducen el error humano y garantizan una calidad de construcción constante en todas las series de producción. Cada lote se somete a una inspección en múltiples etapas, desde la verificación de la materia prima hasta las pruebas del producto terminado.

Línea dedicada de unión de caucho. La capa amortiguadora de caucho se une a la placa de acero mediante procesos controlados que garantizan una adhesión adecuada sin huecos ni delaminación. Esta integridad de unión es fundamental para el rendimiento de amortiguación de vibraciones de la placa durante su vida útil.

Equipos de prueba. Las herramientas de medición de alta precisión y los probadores eléctricos verifican el rendimiento del producto en condiciones operativas simuladas. Muestras aleatorias de cada lote se someten a pruebas de compresión y vibración para confirmar que las características de amortiguación cumplen con las especificaciones.

Capacidad de producción. Nuestras instalaciones admiten la producción a gran escala para satisfacer pedidos al por mayor y al mismo tiempo mantener una calidad constante. Para los operadores de flotas y empresas comerciales que requieren envíos de gran volumen, podemos escalar la producción en consecuencia.

Entrega y logística globales

Skyond exporta a Rusia, Asia Central, Sudeste Asiático, África, América del Sur y otras regiones. Nuestro equipo de logística se encarga de:

1. Carga del contenedor con sujeción adecuada para evitar daños durante el tránsito

2. Documentación aduanera para un despacho sin problemas

3. Rutas a los principales puertos para un envío internacional eficiente

La mayoría de los pedidos normales de placa amortiguadora del retardador hidráulico FAST para camión Shacman se envían dentro de 7 a 45 días después de la confirmación del pago. Para clientes con requisitos regulares, podemos organizar envíos programados o mantener inventario en los almacenes del transportista para una entrega más rápida.

Preguntas comunes

P1: ¿Qué números de pieza corresponden a esta placa amortiguadora?

La placa amortiguadora está disponible como HB400-60003 y HB400-60002. El conjunto completo de válvula proporcional con placa amortiguadora es HB400-60001.

P2: ¿Cómo puedo confirmar que esta placa amortiguadora se ajusta a mi camión?

Verifique el modelo de retardador en la placa de identificación en el cuerpo del retardador. Los modelos compatibles incluyen FH400B, FH240B, FHB320B y FHB400B. Alternativamente, proporcione el VIN de su vehículo a su proveedor para que coincida exactamente en el catálogo de piezas electrónicas de FAST o Shacman.

P3: ¿Qué debo reemplazar junto con la placa amortiguadora?

Inspeccione la válvula proporcional en busca de daños. Compruebe si la junta tórica está envejecida o desgastada y reemplácela si es necesario.

P4: ¿Puedo instalarlo yo mismo?

El trabajo involucra el cuerpo de la válvula de control del retardador. Recomendamos la instalación por parte de un técnico con experiencia en servicio de retardador FAST para garantizar una prueba de funcionamiento y torque correcta.
