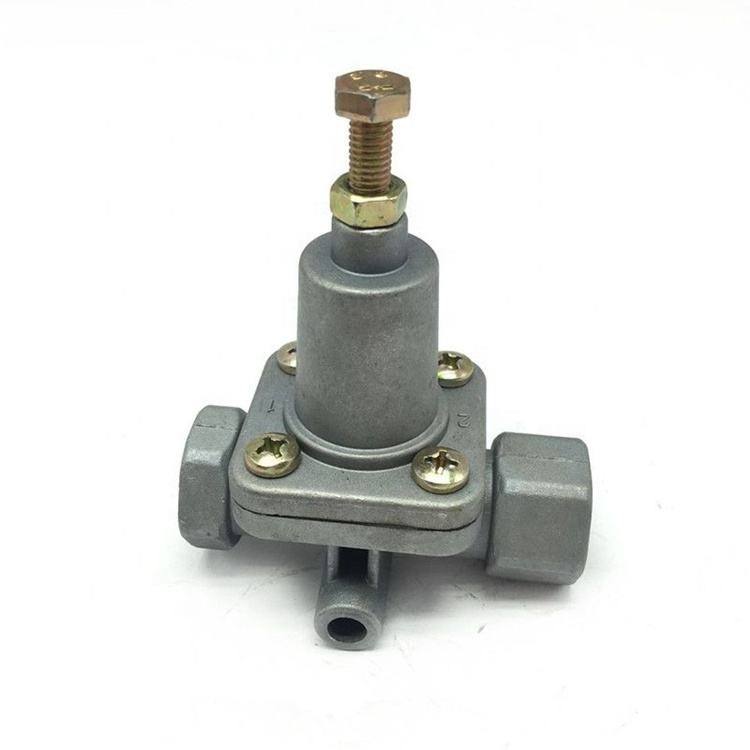

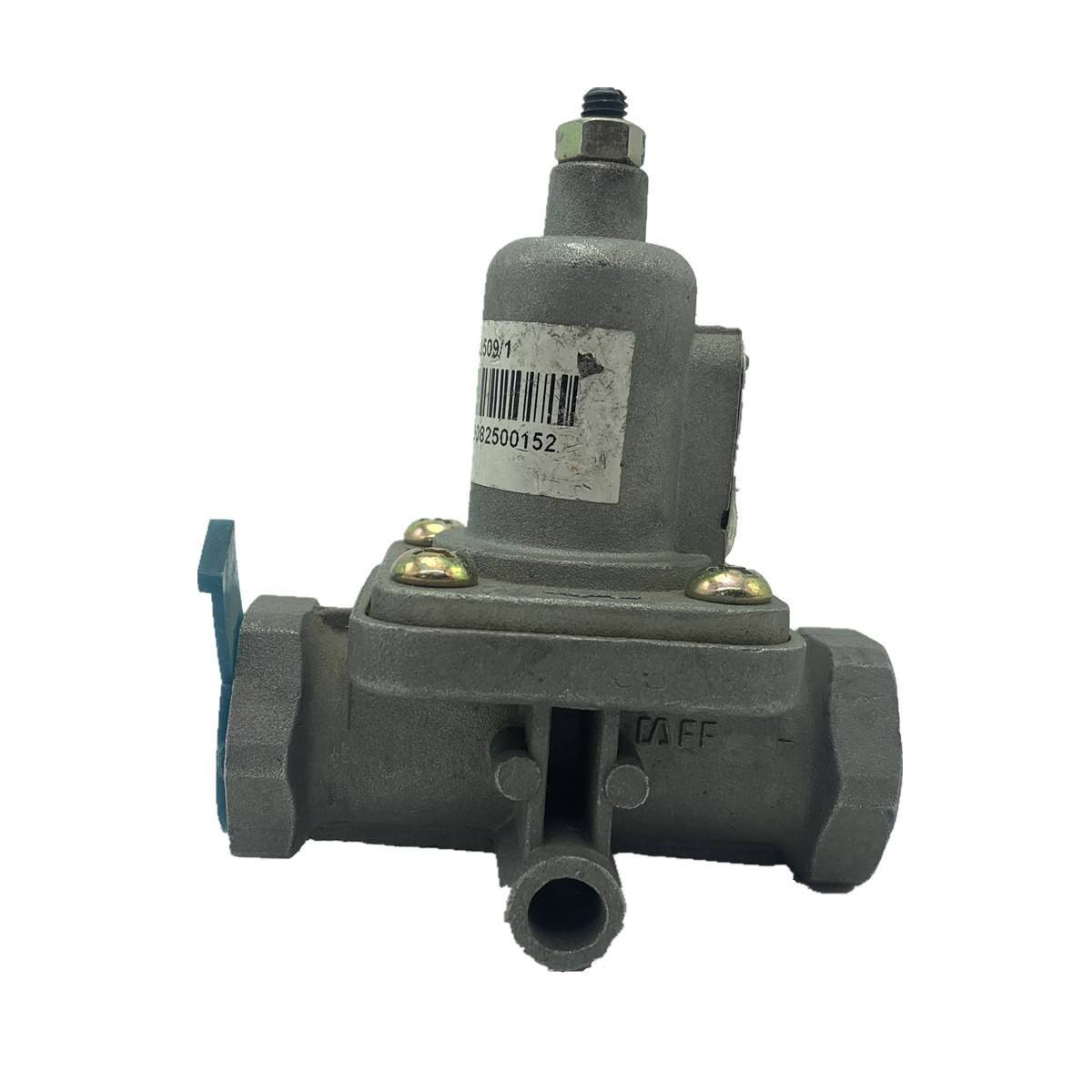

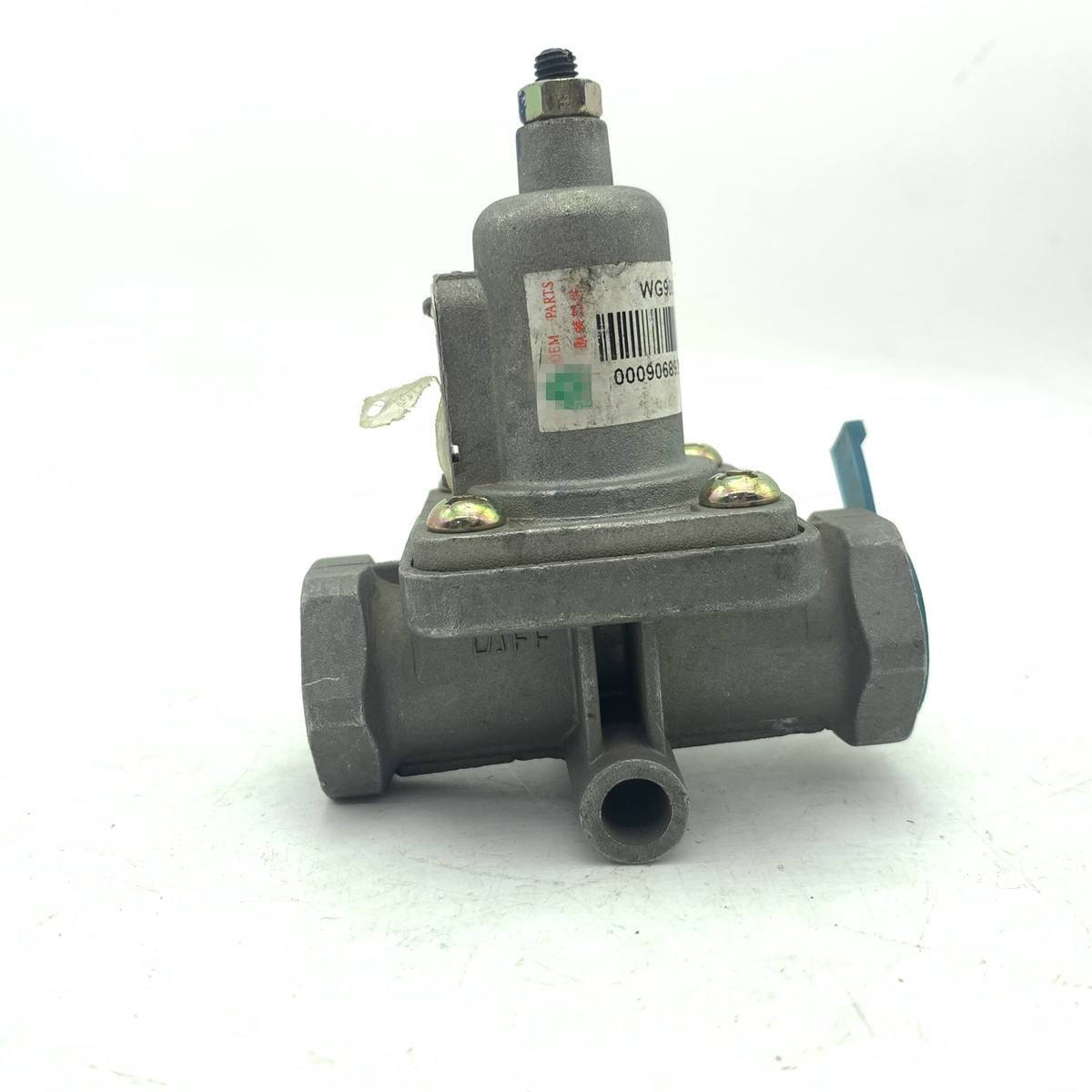

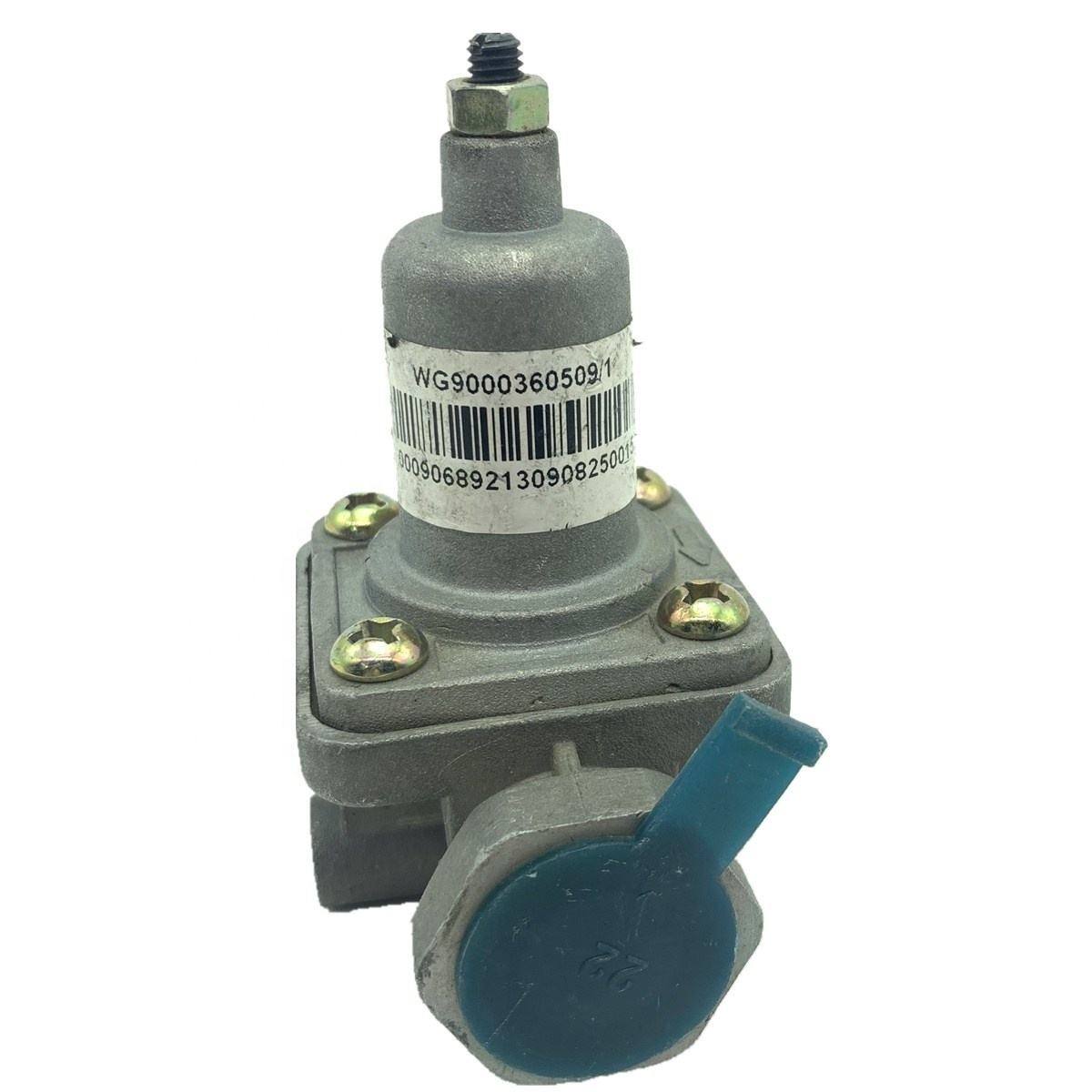

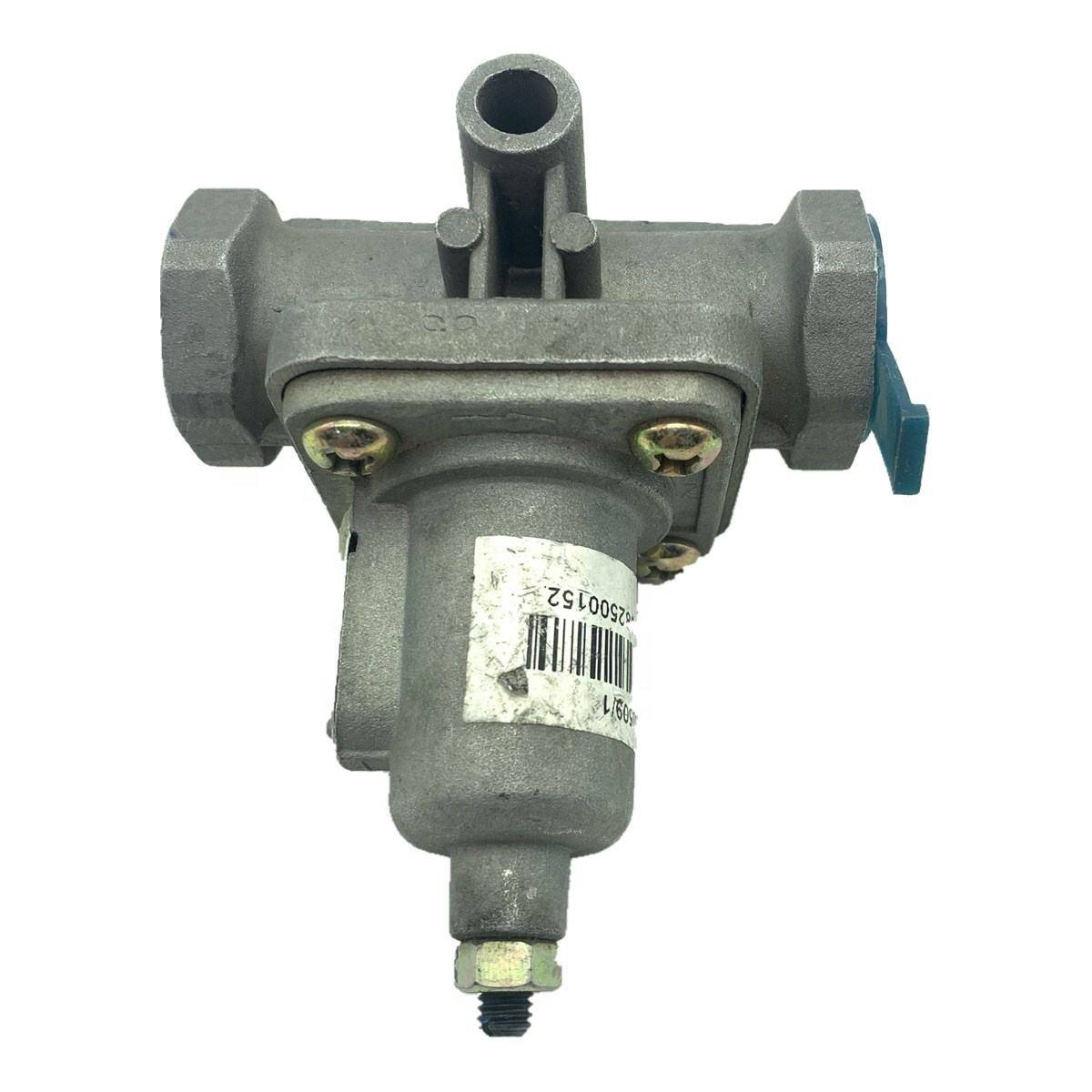

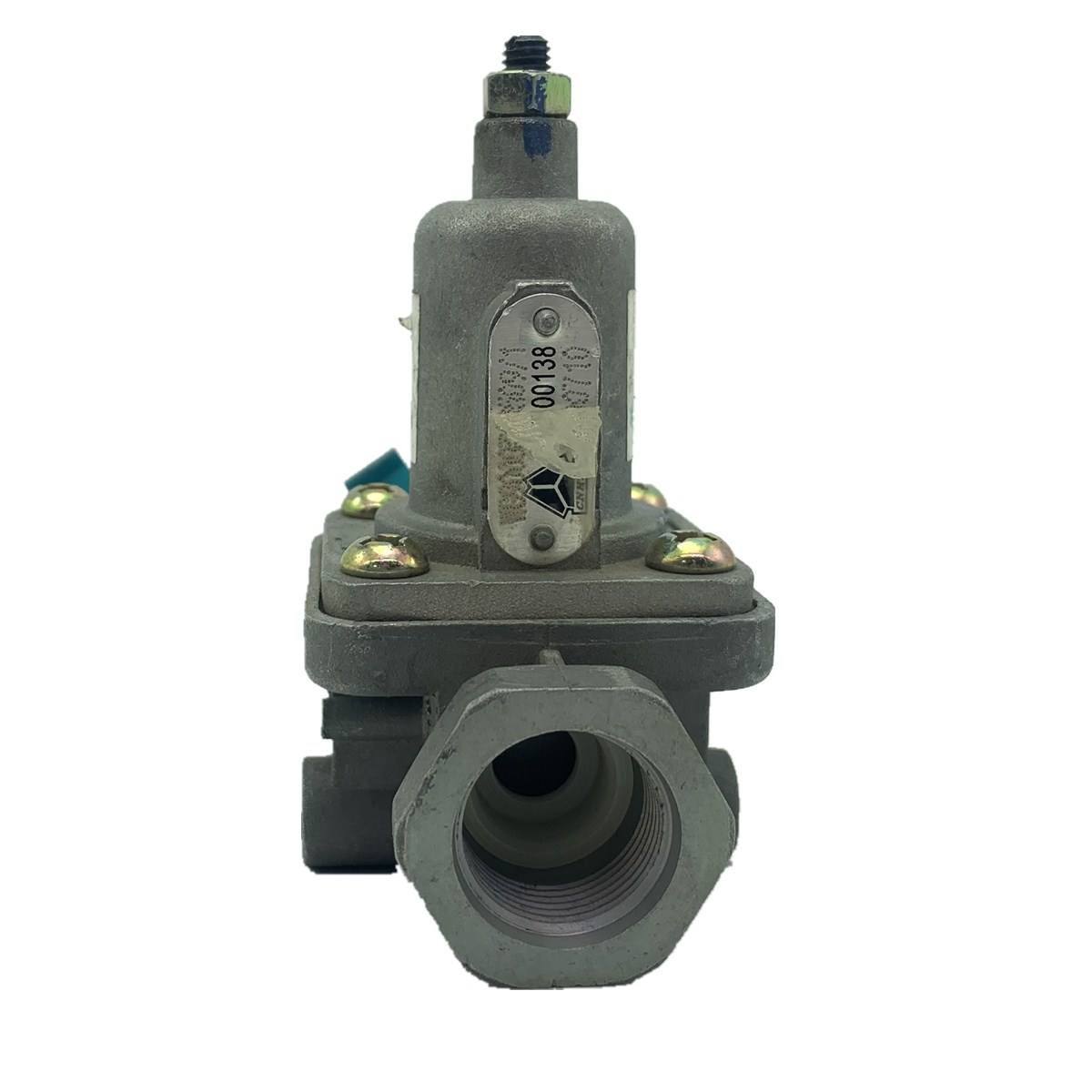

Válvula de alivio WG9000360509 para Sinotruk HOWO

La válvula de alivio WG9000360509 para Sinotruk HOWO es un componente de seguridad del sistema de frenos de aire fabricado en China y ofrecido por la marca Skyond a compradores globales, fabricado y suministrado desde su base de producción en Jinan. Esta válvula se instala cerca del depósito de aire o secador de aire en los camiones HOWO y se activa automáticamente cuando la presión del sistema excede el límite establecido para liberar el exceso de aire y evitar daños a las tuberías o componentes debido a la sobrepresión. Se adapta a HOWO y otros modelos de Sinotruk. La rosca coincide directamente con los puertos de fábrica y no requiere adaptadores ni selladores para la instalación.

Especificaciones del producto

Riesgos si falla una válvula de alivio

La válvula de alivio no es una pieza que se desgasta rápidamente, pero cuando falla, las consecuencias son directas y graves.

Válvula atascada cerrada

El depósito de aire continúa presurizado más allá de los límites de diseño, lo que puede provocar la ruptura de la línea o el tanque y una pérdida instantánea de presión en el sistema de frenos.

La válvula se abre prematuramente o no logra sellar completamente

La presión de retención del sistema cae, el compresor realiza ciclos con frecuencia (aumentando el consumo de combustible) y la sensación del pedal del freno se vuelve dura al reducirse la fuerza de frenado.

Fatiga del resorte que provoca un cambio de presión.

La válvula se abre por debajo o por encima de su punto de ajuste, ya sea purgando la presión demasiado pronto (reduciendo la reserva de freno) o demasiado tarde (manteniendo el sistema constantemente sobrecargado).

Para los operadores de flotas, cualquier retraso en la respuesta de los frenos causado por problemas de presión de aire es un problema de seguridad directo. La válvula de alivio WG9000360509 para Sinotruk HOWO ofrece un rendimiento constante: calibrada según los valores de presión OEM, con resortes diseñados para resistencia a la fatiga a largo plazo, lo que garantiza que la válvula se abra y cierre a las presiones correctas.

¿Cómo funciona la válvula internamente?

La válvula de alivio WG9000360509 para Sinotruk HOWO es una válvula de alivio accionada por resorte que consta de cuatro componentes principales: cuerpo, resorte, asiento y sellos.

Principio de funcionamiento:La presión del sistema actúa sobre la parte inferior del asiento a través del puerto de entrada. Cuando la presión está por debajo del punto de ajuste del resorte, el resorte sujeta el asiento firmemente contra el asiento; la válvula permanece cerrada. Cuando la presión alcanza el punto de ajuste, la fuerza del aire supera la precarga del resorte, levanta el asiento y descarga el exceso de aire a través del puerto de escape. A medida que cae la presión, el resorte empuja el asiento hacia atrás para cerrar la válvula.

Este ciclo puede ocurrir cientos de veces durante la operación del vehículo. El material del resorte y el tratamiento térmico determinan la vida a fatiga; el material del sello determina si la válvula se deforma o endurece bajo temperaturas altas o bajas, lo que afecta la integridad del sello; la precisión del ajuste del asiento al asiento determina el rendimiento sin fugas en el estado cerrado.

Nuestro requisito de diseño: la válvula debe actuar dentro del ±5 % de la presión establecida, con una tasa de fuga por debajo de la especificación después del cierre y una desviación de la presión de apertura del resorte dentro del 3 % después de 100 000 ciclos.

¿Por qué los resortes y los sellos son fundamentales para la calidad?

Los puntos de falla en una válvula de alivio se concentran en el resorte y los sellos.

Primavera:Hecho de aleación de acero para resortes, templado y revenido, con revestimiento de óxido negro o zinc para resistencia a la corrosión. El diámetro del cable, el número de bobinas y la longitud libre se calculan con precisión para cada clasificación de presión para brindar una precarga precisa. El acero para resortes de aleación ofrece un límite elástico y una resistencia a la fatiga más altos que el acero al carbono ordinario, resistiendo la deformación plástica o la fractura bajo ciclos frecuentes.

Sellos:Caucho de nitrilo butadieno (NBR) con un rango de temperatura de trabajo de -40°C a +100°C. NBR proporciona una mejor resistencia a la tracción y a la abrasión que el caucho estándar, resistiendo la deformación o el desgaste bajo impacto de aire a alta presión. Un diseño de sello doble combina una junta tórica (sellado dinámico cuando el obturador se mueve) y una junta plana (sellado estático cuando la válvula está cerrada) para lograr cero fugas en el estado cerrado.

Cuerpo:Disponible en fundición dúctil o aluminio fundido a presión. El hierro dúctil ofrece alta resistencia y resistencia al impacto para aplicaciones de carga pesada; el aluminio es más ligero y ofrece una mejor disipación del calor cuando el peso importa. Ambos materiales reciben tratamiento anticorrosión, superando pruebas de niebla salina de 72 horas mínimo.

Proceso de inspección en Skyond

Cada válvula de alivio WG9000360509 para Sinotruk HOWO se somete a las siguientes inspecciones antes del envío:

1. Prueba de presión de agrietamiento.Utilizando un banco de pruebas de presión exclusivo con aire comprimido, la presión se aumenta gradualmente hasta que la válvula se abre, registrando la presión de apertura. Para la clasificación de 0,6 MPa, el rango aceptable es de 0,58 a 0,62 MPa; para 0,65 MPa, es de 0,63 a 0,67 MPa. Las unidades fuera de este rango se modifican.

2. Presión de cierre y prueba de estanqueidad.Después de abrir, se libera presión hasta que la válvula vuelve a asentarse; se verifica la estabilidad de la presión de cierre. Luego, la válvula se mantiene cerrada durante 30 segundos mientras se mide la tasa de fuga. El estándar requiere una tasa de fuga ≤5 ml/min después del cierre.

3. Prueba de compresión del resorte.Se prueban muestras aleatorias de resortes para determinar su rendimiento de compresión/rebote en condiciones de trabajo simuladas, verificando que la longitud libre y la altura de trabajo estén dentro de las tolerancias de diseño.

4. Inspección visual y de rosca.Se revisa la superficie del cuerpo para detectar agujeros de arena o grietas; Las roscas se verifican con medidores pasa/no pasa.

Todos los resultados de la inspección se registran por lote y los informes se conservan para su trazabilidad.

Comodidad de instalación

La válvula de alivio WG9000360509 para Sinotruk HOWO utiliza roscas idénticas a los diseños originales de fábrica. La instalación no requiere adaptadores, cinta para roscas ni sellador líquido.

Procedimiento:Ubique el puerto de montaje en el depósito de aire o el secador de aire, enrosque la válvula a mano hasta que las roscas se enganchen y luego apriete con una llave estándar al par especificado. El diseño de la rosca es autosellante: una vez apretada, la superficie de sellado cónica o plana forma un sello con el puerto, sin depender de cinta o pasta para llenar los espacios.

Proceso de reemplazo:Despresurice el depósito de aire, retire la válvula vieja, limpie las roscas del puerto de montaje y la superficie de sellado, luego instale la nueva válvula. El tiempo de reemplazo de una sola válvula es inferior a 15 minutos.

Capacidad de personalización OEM:Fabricación según dibujos, muestras o requisitos especiales.

Skyond no solo suministra productos de catálogo estándar sino que también acepta pedidos personalizados OEM. Para clientes con configuraciones de presión, tamaños de puertos o requisitos de marca especiales, ofrecemos personalización de extremo a extremo, desde el diseño hasta la producción en masa.

Proceso de personalización:El cliente proporciona dibujos del producto, muestras o especificaciones detalladas.

Nuestro equipo técnico evalúa la viabilidad, confirmando materiales, parámetros de presión, procesos de mecanizado y otros aspectos críticos.

Se producen muestras para pruebas y aprobación del cliente.

Después de la aprobación de la muestra, comienza la producción en masa con total trazabilidad del control de calidad.

Varios clientes extranjeros ya cooperan con Skyond en proyectos OEM, con su propia marca aplicada a las superficies de los productos para las ventas en el mercado local. La cantidad mínima de pedido y el plazo de entrega para los pedidos OEM se negocian en función de la complejidad del producto.

Gama completa de suministro de piezas Sinotruk de Skyond

La válvula de alivio WG9000360509 para Sinotruk HOWO es solo un producto de la cartera de Skyond. Con 15 años de experiencia en el sector de repuestos de Sinotruk, Skyond ofrece un suministro completo de repuestos que cubre motores, transmisiones, chasis y sistemas de carrocería.

Partes del motor:bloques de cilindros, culatas, pistones, aros de pistón, cigüeñales, bielas, válvulas, bombas de combustible, bombas de agua, turbocompresores, etc.

Partes de transmisión:cajas, engranajes, sincronizadores, rodamientos, mecanismos de cambio, discos de embrague y placas de presión, etc.

Partes del chasis:bastidores, suspensiones, mecanismos de dirección, terminales de tirantes, tambores de freno, discos de freno, etc.

Piezas de mantenimiento:filtros (aceite, combustible, aire), pastillas de freno, correas, tensores, etc.

Todas las piezas están disponibles tanto en OEM genuino como en opciones de posventa de alta calidad para adaptarse a las diferentes necesidades del mercado y presupuestos de adquisición. Los pedidos por volumen reciben mejores precios unitarios; los pedidos al por mayor son bienvenidos.

¿Por qué obtener sus piezas HOWO de Skyond?

1. Quince años de experiencia enfocada. Skyond ha estado operando en el sector de repuestos para maquinaria de construcción y camiones pesados ​​durante 15 años, y ha adquirido un profundo conocimiento de la línea completa de productos de Sinotruk, desde partes internas del motor hasta componentes del chasis y piezas del sistema de frenos de aire, como la válvula de alivio WG9000360509. Esto significa una identificación más rápida de la pieza correcta para su vehículo y menos errores en el pedido.

2. Ubicado en la ciudad natal de Sinotruk. Nuestra fábrica y almacén tienen su sede en Jinan, la ciudad sede de Sinotruk. Esto nos brinda acceso directo a especificaciones precisas y muestras de referencia originales, y nos permite mover el inventario rápidamente sin largos plazos de entrega causados ​​por canales de distribución de múltiples niveles. La mayoría de los pedidos se envían entre 7 y 45 días después del pago.

3. Listo para entrega global. Exportamos regularmente a Rusia, Asia Central, Sudeste Asiático, África, América del Sur y más allá. Nuestro equipo de logística tiene experiencia en carga de contenedores, documentación aduanera y enrutamiento a los principales puertos. Ya sea que necesite una sola válvula o un contenedor completo de piezas mixtas, nos encargamos del envío para que usted no tenga que hacerlo.

4. Un proveedor, miles de piezas. Más allá de la válvula de alivio WG9000360509, Skyond almacena y suministra piezas de motor, componentes de transmisión, piezas de chasis, filtros, pastillas de freno, correas y más de 130.000 artículos en total. Solicitar varios tipos de piezas de una sola fuente reduce la carga de trabajo de adquisiciones y consolida los envíos.

Servicio posventa sencillo. Si un producto llega con un problema de calidad confirmado, lo reparamos, reemplazamos o reembolsamos. Sin discusiones, sin largas demoras. Respaldamos lo que enviamos.
